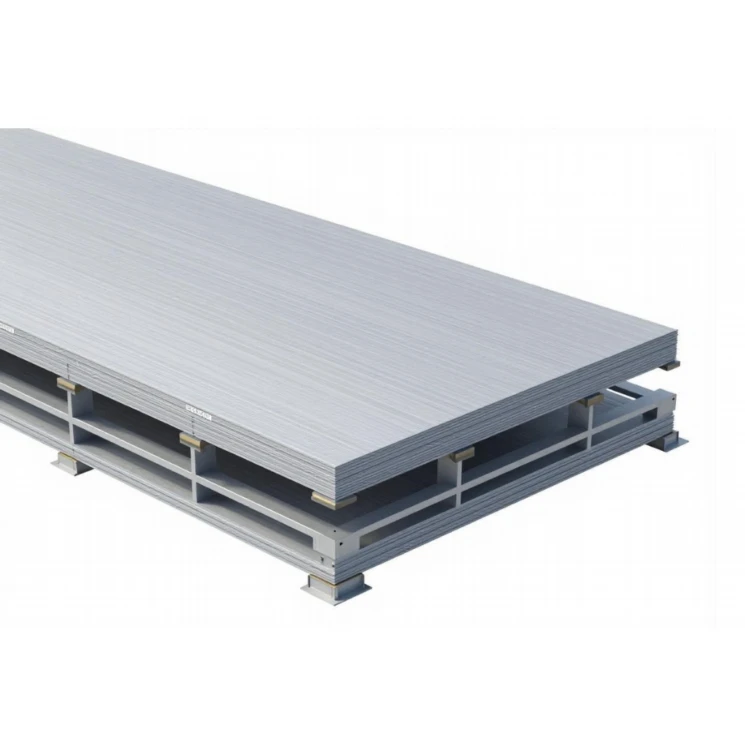

उच्च-भूकंपीय उभड़ल पहुँच तल प्रणाली

फिनेको हाई-भूकंपीय उभड़ल पहुंच मंजिल प्रणाली भूकंपीय घटनाक कें दौरान भार अखंडता आ पार्श्व स्थिरता कें बनाए रखनाय कें लेल इंजीनियरिंग कैल गेल संरचनात्मक ऊंचा फर्श प्रदान करयत छै. उच्च-जोखिम भूकंपीय क्षेत्रक मे मिशन-क्रिटिकल सुविधाक कें लेल बनल इ प्रणाली भारी-शुल्क वेल्डेड स्टील पैनल, कठोर स्ट्रिंगर नेटवर्क, आ भूकंपीय रूप सं रेटेड बोल्टेड स्ट्रिंगर पेडस्टल कें विकर्ण स्वे ब्रेसिंग कें साथ एकीकृत करय छै. इ महत्वपूर्ण अंडरफ्लोर केबलिंग, एचवीएसी प्लेनम, आ बिजली वितरण उपयोगिताक कें अलग करयत छै आ जमीनी त्वरण कें दौरान संरचनात्मक रैक कें ढहनाय या फर्श कें विस्थापन कें रोकयत छै.

प्रमुख विशेषताएँ

कठोर बोल्ट स्ट्रिंगर ग्रिड: 1।बोल्ट सं लगाएल गेल स्ट्रिंगर कनेक्शन पैनल कें एकीकृत क्षैतिज डायाफ्राम मे लॉक करयत छै, जे पार्श्व कतरनी बल कें प्रतिरोध करयत छै आ भूकंपीय कंपन कें दौरान पैनल कें उत्थान कें रोकयत छै.
भूकम्पीय झूला ब्रेसिंग एकीकरण: 1।कुरसी असेंबली भारी-शुल्क पार्श्व ब्रेस किट आ भूकंपीय गसेट कें समायोजित करयत छै, जे गतिशील पार्श्व भार कें सीधा संरचनात्मक उपतल पर स्थानांतरित करयत छै.
सब-स्टील निर्माण:बनल ऊपर आ निचला स्टील शीट प्रतिरोध-एक खोखला कोर मे वेल्डेड, कंपन कें नम करय आ ध्वनिक प्रदर्शन कें अधिकतम करय कें लेल हल्का संरचनात्मक सीमेंट सं भरल.
इपोक्सी पाउडर लेपित खत्म: 1।विद्युतस्थैतिक रूप सं लगाएल गेल इपोक्सी कोटिंग पूरा ग्रिड मे जंग प्रतिरोध आ विद्युत ग्राउंडिंग निरंतरता प्रदान करय छै.
परिशुद्धता ऊंचाई समायोजन: 1।भारी-शुल्क थ्रेडेड स्टील स्टड कंपन-प्रूफ लॉकिंग नट कें माध्यम सं सुरक्षित रूप सं लॉक करय कें दौरान तैयार मंजिल ऊंचाई (एफएफएच) कें 150mm सं 1500mm तइक ठीक-ट्यूनिंग कें अनुमति देयत छै.

प्रणाली संरचना

पैनल: 1।संरचनात्मक सीमेंट स भरल वेल्डेड स्टील के खोल; नंगे खत्म मे उपलब्ध या उच्च-दबाव टुकड़े टुकड़े (HPL) या एंटीस्टैटिक विनाइल (ESD) के साथ बंधित |
स्ट्रिंगर : १.अंत-लॉकिंग टैब के साथ लुढ़का स्टील आयताकार ट्यूब, सीधे कुरसी सिर पर बोल्ट लगाकर एक कठोर 600mm x 600mm ग्रिड नेटवर्क बनाना |
कुरसी के सिर : १.स्ट्रिंगर कें सुरक्षित रूप सं जगह पर लॉक करय कें लेल कैप्टिव स्टड आ साउंड-डैम्पिंग आइसोलेशन गैसकेट कें साथ डाई-कास्ट या स्टैम्प स्टील हेड.
कुरसी ट्यूब एवं आधार: 1।ऊर्ध्वाधर जस्ती स्टील पाइप एक भारी-गेज बेस प्लेट (100mm x 100mm x 4mm) पर वेल्डेड, यांत्रिक विस्तार लंगर के माध्यम स कंक्रीट सबफ्लोर पर लंगर लगाया गया |
भूकम्पीय ब्रेसिंग किट: 1।भारी-गेज स्टील चैनल आरू कोण ब्रैकेट बहु-दिशात्मक भूकंपीय कतरनी क॑ सोखै लेली कुरसी के बीच तिरछे तैनात करलऽ गेलऽ छै ।

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश	परीक्षण मानक / विधि
पैनल आयाम	600 मिमी × 600 मिमी × 30 मिमी से 40 मिमी	आयामी सहिष्णुता ± 0.2 मिमी
गाढ़ भार	4.45 केएन (1,000 एलबीएफ) से 6.67 केएन (1,500 एलबीएफ)	सिस्का / एन 12825 ग्रेड 3 से ग्रेड 6 तक
एक समान भार	12.0 केएन/मीटर2 से 20.0 केएन/मी2 तक	एन 12825
परम भार	>13.3 केएन से > 20.0 केएन (3x गाढ़ा)	सिस्का अनुशंसित प्रक्रियाएँ
रोलिंग लोड	२.७ केएन सँ ४.५ केएन (१०,००० पास) २.	सिस्का धारा 6
तैयार मंजिल ऊंचाई (एफएफएच) 1।	150 मिमी से 1,500 मिमी (अनुकूलित)	साइट-विशिष्ट इंजीनियरिंग
सिस्टम वजन	35 किलोग्राम/वर्गमीटर स 55 किलोग्राम/वर्गमीटर (एफएफएच पर निर्भर करैत अछि)	गणना शुष्क वजन
अग्नि प्रदर्शन	क वर्ग (लौ फैलल 0, धुआं विकसित 0)	एएसटीएम ई84 / जीबी 8624 ए1

भूकम्पीय प्रदर्शन

पार्श्व बल प्रतिरोध: 1।1.0g तइक क्षैतिज त्वरण कें सामना करय कें लेल इंजीनियरिंग कैल गेल छै, जे गैर-संरचनात्मक घटक कें लेल ASCE 7 अध्याय 13 आवश्यकताक कें अनुपालन करयत छै.
डायाफ्राम क्रिया: 1।बोल्ट वाला स्ट्रिंगर आरू पैनल असेंबली एक कठोर क्षैतिज डायाफ्राम के रूप म॑ काम करै छै, जे परिधि भूकंपीय संयम प॑ पार्श्व भार क॑ एक समान रूप स॑ वितरित करै छै ।
झूला शमन : १.तिरछा ब्रेसिंग किट उभरा फर्श आ आधार भवन संरचना कें बीच सापेक्षिक अंतर-कहानी बहाव कें सीमित करयत छै, जे दीवारक आ उपकरण रैक कें खिलाफ संरचनात्मक धक्का कें रोकयत छै.
उत्थान रोकथाम : १.यांत्रिक पेंच-नीचे या कोना-लॉक फास्टनर ऊर्ध्वाधर जमीन गति घटक कें दौरान पैनल कें ऊपर कें तरफ विस्थापित हुअ सं रोकय छै.

ठेठ अनुप्रयोग

हाइपरस्केल एवं कोलोकेशन डाटा सेंटर: 1.1.भूकंप कें दौरान संरचनात्मक कतरनी कें खिलाफ भारी सर्वर रैक, बिजली वितरण इकाइयक (पीडीयू), आ बैटरी बैकअप प्रणाली कें सुरक्षित करयत छै, जेकर समर्थन जापान आ अमेरिकी पश्चिमी तट जैना उच्च-भूकंपीय क्षेत्रक मे सफल तैनाती सं कैल जायत छै.
अर्धचालक सफाई कक्ष (आईएसओ वर्ग 3 - 7):कंपन-नमी, कण-मुक्त सबफ्लोर प्लेनम प्रदान करयत छै जे भारी रोबोटिक वेफर परिवहन ट्रैक कें समर्थन करय मे सक्षम छै.
आपातकालीन प्रेषण एवं नियंत्रण केन्द्र : १.भूकंपीय आपातकाल कें दौरान 24/7 कमांड हब कें लेल निर्बाध परिचालन निरंतरता सुनिश्चित करयत छै.
दूरसंचार केन्द्र : १.संवेदनशील स्विचिंग गियर आ फाइबर-ऑप्टिक वितरण फ्रेम कें पार्श्व विस्थापन सं बचाव करयत छै.

स्थापना एवं अनुकूलन

उपतल तैयारी : १.20 एमपीए कें न्यूनतम संपीड़न ताकत कें साथ लेजर-समतल कंक्रीट सबफ्लोर कें आवश्यकता छै, जेकरा धूल-प्रूफिंग प्राइमर सं उपचारित कैल गेल छै.
स्थापना टूलिंग: 1।लेजर स्तर, भारी-शुल्क हथौड़ा ड्रिल, निर्दिष्ट क्लैंपिंग बल कें लेल कैलिब्रेट टॉर्क रिंच, आ सक्शन कप पैनल लिफ्टर कें उपयोग सं स्थापित कैल गेल छै.
अनुकूलन विकल्प: 1।

समायोज्य वॉल्यूम कंट्रोल डैम्पर कें साथ छिद्रित एयरफ्लो पैनल (खुला क्षेत्र 18% सं 55% तइक) कें साथ.
केबल ग्रोमेट, इलेक्ट्रिकल फ्लोर बॉक्स, आ सीएनसी वाटरजेट कटिंग कें माध्यम सं निष्पादित एचवीएसी स्टब-अप कें लेल कस्टम कटआउट सेवा.
असामान्य सबफ्लोर अवसाद या केबल ट्रे कें लेल कस्टम पेडस्टल ऊंचाई रेंज आ भारी-भार भूकंपीय पुल स्पैन.

मानक एवं गुणवत्ता

सिस्का (छत एवं आंतरिक प्रणाली निर्माण संघ):धातु सं उभड़ल गेल फर्श कें लेल सिस्का विनिर्देशक कें सख्त अनुपालन मे निर्मित आ परीक्षण कैल गेल छै.
एन 12825: 1।उभरा पहुंच मंजिलक कें लेल यूरोपीय मानक कें अनुसार वर्गीकृत (भार वर्ग 1 सं 6)।
एएसटीएम ई84 / एएसटीएम ई2511: 1।सतह जलन विशेषता आ यांत्रिक झटका कें प्रतिरोध कें लेल प्रमाणित.
गुणवत्ता नियंत्रण प्रोटोकॉल: 1।100% कच्चा माल स्पेक्ट्रोस्कोपिक विश्लेषण, भार - असर जोड़ों पर वेल्ड पैठ अल्ट्रासोनिक परीक्षण, और बैच भार- टोकरा से पहले विक्षेपन सत्यापन |

विनिर्माण एवं परियोजना समर्थन

उत्पादन क्षमता : १.स्वचालित स्टैम्पिंग लाइन, मल्टी-हेड रेजिस्टेंस वेल्डर, आ रोबोटिक इलेक्ट्रोस्टैटिक पाउडर कोटिंग बूथ कें माध्यम सं 50,000 वर्ग मीटर प्रति माह उत्पादन कैल जायत छै.
इंजीनियरिंग प्रस्तुति : १.फैक्ट्री अनुरोध पर पूरा दुकान ड्राइंग, भूकंपीय गणना पैकेज, बिंदु-लोड लोडिंग आरेख, आ पीई (व्यावसायिक अभियंता) डाक टिकट समन्वय प्रदान करयत छै.
पैकेजिंग एवं निर्यात रसद: 1।धूमन-मुक्त प्लाईवुड पैलेट भारी-शुल्क जलरोधक वीसीआई फिल्म, स्टील-पट्टा, आ वैश्विक शिपिंग कें लेल 20GP/40HQ कंटेनर मे लोड.

पूछल जाए वाला सवाल

प्रश्न: इ उभड़ल मंजिल प्रणाली कोन-कोन भूकंपीय क्षेत्र आ बिल्डिंग कोड क पालन करैत अछि?

उ. सिस्टम कें इंजीनियरिंग एएससीई 7, आईबीसी (अंतर्राष्ट्रीय बिल्डिंग कोड) अध्याय 16/13, आ यूबीसी जोन 4 कें आवश्यकताक कें पूरा करय कें लेल कैल गेल छै. इ उचित परिधि ब्रेसिंग आ एंकरेज कें साथ स्थापित करय पर भूकंपीय डिजाइन श्रेणी (एसडीसी) सी सं एफ कें आवश्यकता वाला परियोजनाक कें समर्थन करयत छै.

प्रश्न: भूकंपीय मंजिल भूकंप के दौरान सर्वर रैक के पलटय सं कोना रोकैत अछि?

एक: मानक गुरुत्वाकर्षण-बिछाया पैनल के विपरीत, हमरऽ सिस्टम भारी-शुल्क बोल्ट स्ट्रिंगर आरू कठोर कुरसी-टू-सबफ्लोर यांत्रिक एंकरिंग के उपयोग करै छै. ई एक एकीकृत संरचनात्मक डायाफ्राम बनाबै छै जे पार्श्विक झूला क॑ सीमित करै छै आरू क्षैतिज जमीनी त्वरण के तहत अलग-अलग कुरसी क॑ बकलिंग या कतरनी स॑ रोकै छै ।

प्रश्न: थोक परियोजना आदेश कें लेल मानक लीड टाइम की छै?

उ. मानक उत्पादन लीड टाइम 5,000 वर्ग मीटर तक क ऑर्डर क लेल 20 स 30 दिन अछि। कस्टम इंजीनियरिंग-टू-ऑर्डर परियोजनाक कें लेल जइ मे विशेष भूकंपीय गणना या गैर-मानक ऊंचाई सीमाक कें आवश्यकता होयत छै, दुकान ड्राइंग सबमिटेशन चरण कें दौरान लीड टाइम कें पुष्टि कैल जायत छै.

प्रश्न: की इ सिस्टम कें मौजूदा परिचालन डाटा सेंटर मे रिट्रोफिट कैल जा सकय छै?

उ.- हँ। मॉड्यूलर 600mm x 600mm ग्रिड चरणबद्ध रिट्रोफिटिंग कें अनुमति देयत छै. मौजूदा गुरुत्वाकर्षण फर्श कें व्यवस्थित रूप सं अपग्रेड कैल जा सकय छै मानक कुरसी कें भूकंपीय रूप सं ब्रेस कैल गेल कुरसी सं बदल क आ सक्रिय सर्वर रैक कें बाधित करय कें बिना यांत्रिक स्ट्रिंगर लॉक जोड़ क.

प्रश्न: संरचनात्मक इंजीनियरिंग कें मंजूरी कें लेल की दस्तावेज उपलब्ध करायल गेल छै?

उ: हम परियोजना सबमिटल कें साथ संरचनात्मक इंजीनियरक कें सहायता करय कें लेल तृतीय-पक्ष लैब परीक्षण रिपोर्ट (CISCA/EN 12825), लोड-विक्षेपण चार्ट, सामग्री मिल प्रमाणपत्र, सीएडी/बीआईएम लेआउट ड्राइंग, आ भूकंपीय गणना रिपोर्ट सहित पूरा तकनीकी डाटा पैकेजक कें आपूर्ति करय छै.
